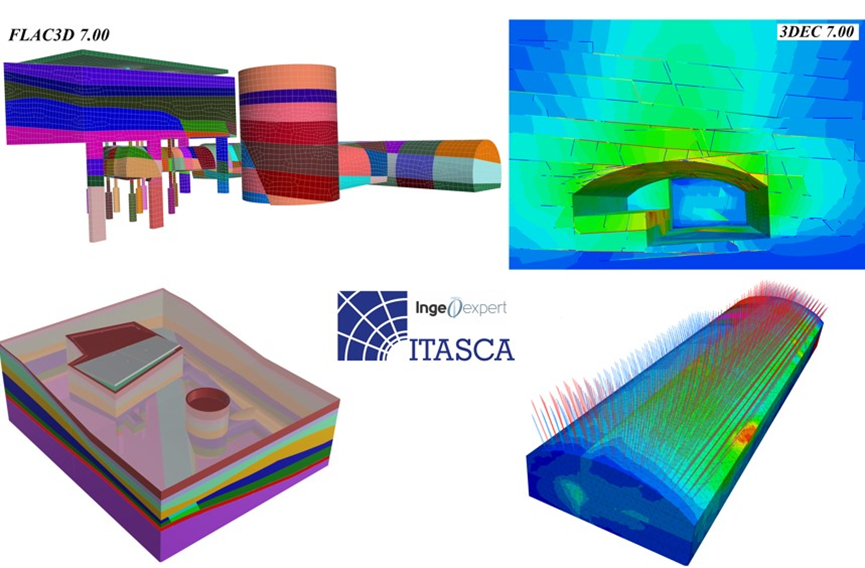

用FLAC3D做完模拟之后，很多人都会陷入一个误区：模型建好了、计算跑通了、图也出来了，就默认结果一定没问题。但实际情况远不是这么简单。FLAC3D作为一款面向岩土工程和地质力学的强大数值模拟软件，它计算出来的结果是否能真实反映工程实际，是否稳定可信，这些全靠用户自己去分析、去判断、去验证。如果你只是“跑完了”就结束，那结果可能只是个“看起来没问题”的幻象。要搞清楚“FLAC3D 计算结果如何分析 如何判断计算结果是否合理”，你就必须跳出单纯执行命令的操作逻辑，真正站在工程分析的视角，把结果当成判断依据来处理。下面我们从如何展开分析讲起，再深入到如何识别结果是否合理，最后拓展一个关键但常被忽视的环节：如何基于分析结果调整模型参数并优化模拟逻辑。
一、FLAC3D 计算结果如何分析
做完FLAC3D模拟，第一步不是导出结果、做PPT，而是得把模型计算过程中生成的大量位移、应力、塑性区、残差、能量等数据都分析一遍。这一过程直接决定你对模拟现象的理解深度。
1、优先查看变形趋势。FLAC3D的计算结果里，最直接的输出之一就是变形图。通过“Zone Vectors”或者“Deformation View”，你可以看到结构在加载后如何移动。如果是边坡模型，那位移集中区是否出现在预期的滑动面附近？如果是地基沉降，那下沉区是否合理分布？用肉眼能直观判断的内容，往往是最先值得分析的。
2、分析应力场分布。通过“Zone Contour”选择不同方向的应力分量（如xx、yy、zz、xy等），观察模型内部是否存在明显的应力集中、突变点或反常区域。例如在隧道模拟中，应力集中区是否位于拱肩，而非顶部或底部？这时候可以结合结构力学理论进行对照，判断模拟逻辑是否符合实际。
3、定位塑性区范围。FLAC3D支持直接输出“Plasticity State”，显示哪些zone进入了塑性屈服状态。你可以用颜色区分屈服类型（剪切、拉伸、压缩），观察屈服带是否连续成网，是否构成滑动面、破坏面或破裂区。对于边坡、基坑、开挖问题来说，塑性区的形态决定了最终稳定性评价。
4、查看历史点曲线变化。通过设置“zone history”命令，可以记录特定位置的位移、应力、孔压等随计算步数变化的历史曲线。这些数据有助于判断模型是否逐步收敛，某点是否产生跳变，尤其在动态模拟中非常关键。
5、监测残差曲线收敛情况。FLAC3D采用显式方法，计算是否收敛主要靠看残差曲线。如果残差一直不下降、忽上忽下甚至发散，说明模型没有进入力学平衡。你可以通过“model history mechanical unbalanced force”记录残差变化趋势，用图表直观判断模型是否可信。
6、能量平衡分析辅助判断过程是否合理。在复杂非线性模型中（如软土、大变形、接触滑移），FLAC3D提供“能量项”输出，比如应变能、动能、耗散能、接触能等。你可以监控这些能量在计算过程中的变化关系，判断系统是否守恒、是否能量失衡导致数值不稳定。
二、如何判断计算结果是否合理
分析只是第一步，判断才是决定你要不要拿这个结果去做下一步决策的关键。FLAC3D输出的再多，如果不符合工程实际，那也只是数字游戏。判断结果合理性，必须建立在工程逻辑、物理背景和数值方法三方面的一致性基础上。
1、对比工程经验值判断量级是否偏离。比如地基下沉值，是否远高于常规经验中的变形极限？边坡位移是否超过设计容许？抗滑安全系数是否明显小于1.0？很多时候结果出错的根源，就是物理量级被设置错，比如材料刚度单位写错、荷载输入倍数有误。
2、检查模型是否真正达到静力平衡。别以为计算能跑完就说明收敛了，要看残差是否趋于稳定、应力场分布是否连续、反力与外力是否平衡。用“zone list stress”、“zone list displacement”提取关键zone的数据，看数值变化趋势是否合理。
3、通过极值检测发现异常区域。可以使用命令搜索模型中最大应力、最大位移位置：
zone find maximum stress-yy
找出这些极值点后，去图上定位，判断是否属于结构薄弱点、荷载集中点，还是数值异常点（比如网格失真处）。如果最大值出现在模型边缘或孤立单元上，很可能是模拟边界设置不当。
4、检视荷载与响应关系是否符合结构逻辑。比如你施加了100kPa的压力，那模型里的应力响应值是否也在这个数量级？有没有无缘无故出现几百MPa的异常点？这种逻辑对比可以快速发现模型设置失误。
5、反复对照不同结果之间的关系。应力变化应该能引起相应的变形；塑性区扩大应该带来能量耗散增加；孔压上升应伴随有效应力降低。如果这些变量之间没有联动，很可能是某个模块没有启用，或者边界耦合关系出错。
6、尝试调整输入参数验证敏感性。如果你稍微调整下材料摩擦角、荷载大小，结果马上变天，那就说明模型对参数极其敏感，不具备稳定性。这时候结果的工程可靠性就值得打问号，需要重新调试模型参数，找到“稳态输出”。
三、FLAC3D分析结果如何反向修正模型以提升模拟可靠性
模型跑出来结果了，但不是终点，而是新一轮调优的开始。真正靠谱的FLAC3D模拟，往往需要你在结果分析的基础上，不断反向修改模型，逐步优化成一个既符合工程逻辑、又能稳定收敛的模拟系统。
1、根据塑性区反馈调整材料模型。比如你发现塑性区过大甚至贯穿整个模型，说明当前材料强度参数（黏聚力、摩擦角）设得过低。你可以尝试换用更复杂的材料模型（如Hoek-Brown）、引入加固层、局部加强，重新模拟，观察破坏机制是否更贴近实际。
2、通过变形趋势优化边界条件。有些模型总是在边界附近产生异常应力或变形，说明边界设置不够合理。你可以试着扩大模型范围、调整边界自由度限制或施加过渡带，缓解应力集中问题。
3、基于残差分布优化网格结构。如果残差主要集中在某一块区域，说明那里的网格可能过稀或变形率太高。你可以在这一区域使用更密集的划分，提升数值精度。
4、用敏感性分析建立参数上下限范围。将关键材料参数逐一扰动±10%、±20%，观察输出结果变化，进而确定参数敏感度排序。这有助于你在工程应用中确定安全边界和控制范围。
5、利用历史曲线趋势判断加载逻辑是否合理。如果某个点的位移突然跳变，很可能是加载设置不合理或者模型某处“触发了异常响应”。可以尝试将加载过程分阶段施加，或者加入更平滑的边界变化来避免非线性突变。
6、通过小模型快速试错验证调整思路。在调整参数、修改结构前，不建议直接在大模型上改动，可以在小范围复制模型结构做一个“试验版”，快速验证修改逻辑是否有效，再迁移到正式模型中。
总结：
FLAC3D不是一个“按一下就出图”的工具，它真正的价值在于你能否理解它给你的计算结果，能否从中提炼出工程含义。认真搞懂“FLAC3D 计算结果如何分析 如何判断计算结果是否合理”这两个核心问题，其实就是你能不能从一堆数字、一堆图里，读出背后的岩土机制和结构逻辑。这不只是技术操作，更是工程判断力的体现。你会分析结果、能判断对错、还会据此调整模型——这才是一个真正有价值的FLAC3D用户应有的能力。模拟的终点，不是跑出图，而是用这些图让你下出一个更靠谱、更安全、更精准的工程决策。
