在岩土工程、隧道开挖、边坡稳定与地下洞室施工过程中，支护结构的合理设计和布置至关重要。FLAC3D作为三维有限差分计算软件，提供了全面的结构单元模块，支持对锚杆、钢架、喷混、板壳等多种支护体系的建模与分析。通过“FLAC3D怎么添加支护结构FLAC3D怎么评估支护效果”这个主题，能够全面了解FLAC3D在工程支护中的应用方式、参数设置、响应分析与支护有效性判定。

　　一、FLAC3D怎么添加支护结构

　　在FLAC3D中构建支护结构是整个建模流程的重要一环，通过结构单元与岩体的协同计算，可以有效还原支护作用并反映其在不同应力条件下的力学响应。以下是几种典型支护结构的设置方法：

　　（1）锚杆的添加方法

　　①使用`structure cable create`命令定义锚杆几何路径，例如：

　　②然后通过`structure cable attach`命令与岩体连接：

　　③指定参数，如刚度、截面积、粘结强度：

　　（2）面板结构的设置方式

　　①利用`shell`结构单元构建衬砌板或支护面板：

　　②再用以下命令设置其物理属性：

　　（3）钢架或钢筋支护（beam单元）

　　①用`structure beam create`绘制钢架路径：

　　②设置其力学性能：

　　（4）喷混层设置思路

　　喷射混凝土可使用壳单元模拟刚性支护，也可通过在岩体表面附加具有不同模量和强度的zone进行等效建模。

　　（5）组合支护体系的建模

　　实际工程中常将锚杆+面板或钢架+喷混联合使用，可通过将各结构单元命名为不同group，再通过group管理施加不同边界条件与后处理。

　　（6）支护加载时序设置

　　结合`model cycle`与开挖步设置实现施工顺序模拟。例如：

　　二、FLAC3D怎么评估支护效果

　　FLAC3D在支护结构评估方面提供了力学响应监控、结构单元内部力分析、围岩变形观测和塑性区追踪等多种功能。判断支护是否有效，可以从以下几方面入手：

　　（1）位移控制能力评估

　　可通过以下命令输出围岩变形图：

　　对比支护前后围岩最大变形值、变形趋势和分布范围，判断结构是否有效限制了变形发展。

　　（2）支护结构内力分析

　　例如，对锚杆受力输出可使用：

　　判断其是否达到极限拉力，是否存在拔出或屈服风险。

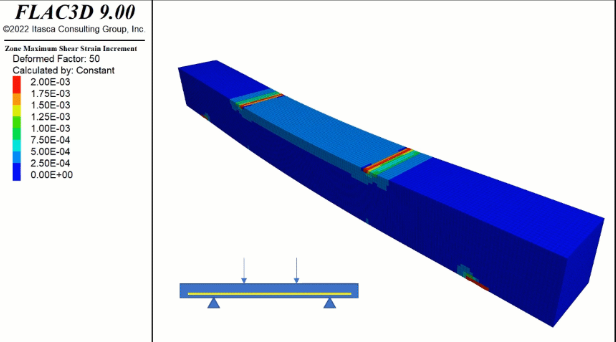

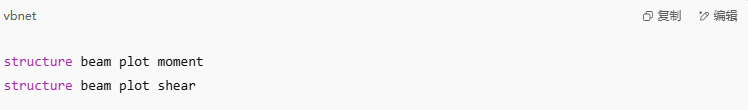

　　beam单元的弯矩、剪力等也可通过：

　　（3）支护结构变形监控

　　对面板、钢架结构的变形情况进行分析可借助以下命令：

　　挠度是否超过规范限值、是否存在局部过大变形点，是判断其结构安全性的重要依据。

　　（4）岩体应力状态变化评估

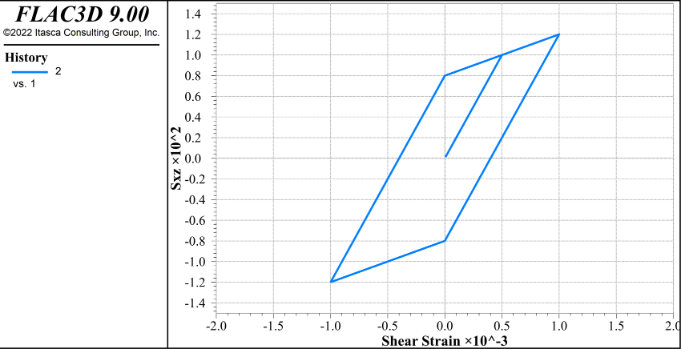

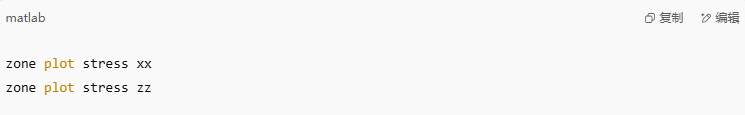

　　支护能否有效改善应力分布是关键，通过以下命令查看开挖前后地应力变化：

　　（5）塑性区发展控制分析

　　通过塑性状态追踪，分析支护结构对潜在失稳区域的控制力：

　　若支护后塑性区显著收缩，说明支护结构在缓解围岩破坏趋势上起到了积极作用。

　　（6）安全系数间接评估

　　可结合结构承载力与实际作用力之比，或使用FISH函数计算材料强度与应力的比值，用于支护效果的安全冗余度判断。

　　（7）结合监测数据反校验

　　模拟结果应结合现场锚杆拉力、沉降位移监测数据进行比对，通过拟合程度来进一步验证模型真实性。

　　三、FLAC3D支护结构优化与参数敏感性分析方法

　　在完成初步支护结构设计与评估后，进一步通过优化与参数敏感性分析，可以提高结构经济性与安全系数。FLAC3D支持通过修改参数组合、分析变形响应来开展优化工作。

　　（1）支护参数敏感性测试

　　调整单一参数（如锚杆弹性模量或钢架厚度）后重复运行模型，记录各个结构元件最大内力、围岩最大位移、塑性区变化等指标。例如：

　　增加锚杆刚度→位移减小效果更明显

　　降低面板厚度→局部挠度明显增加

　　（2）支护类型替代实验

　　对比使用不同支护体系（纯锚杆、喷混+锚杆、钢架支护等）的模拟效果，从中选择稳定性最好、变形控制最优且材料使用最经济的组合。

　　（3）不同布置方案模拟

　　调整锚杆间距、支护角度或布置密度，评估其对塑性带形态与地层响应的影响。例如：

　　锚杆加密→对浅部位移抑制明显

　　布置角度从45°改为30°→受力轴线更接近滑动方向，拉力更充分

　　（4）现场条件变化下的可靠性分析

　　模拟降雨、施工扰动等外部扰动，验证支护结构在复杂环境下是否具备可靠性。

　　（5）使用FISH函数进行自动迭代优化

　　结合FISH语言，可自定义计算目标函数，如最小位移、最小塑性区，并编写循环优化脚本，实现自动迭代设计过程。

　　（6）支护效果图像化展示

　　通过时间步长逐步展示支护实施过程、应力场变化与塑性带扩展情况，有助于形成直观的工程汇报材料，提高可视化表达水平。

　　总结

　　围绕“FLAC3D怎么添加支护结构FLAC3D怎么评估支护效果”这一核心主题，通过详尽的支护单元建模方法、参数设定技巧与结构响应分析流程，本文系统介绍了如何在FLAC3D中高效构建和优化支护体系。在此基础上，进一步结合参数敏感性分析和现场监测数据验证手段，为数值模拟与实际工程的融合提供了强有力支撑。FLAC3D不仅能模拟支护结构的静态作用，还能用于极限状态模拟与结构改进，是岩土工程中不可或缺的关键工具。
