FLAC3D怎么进行模型网格划分 FLAC3D怎么优化网格质量
发布时间:2025/06/18 14:28:02

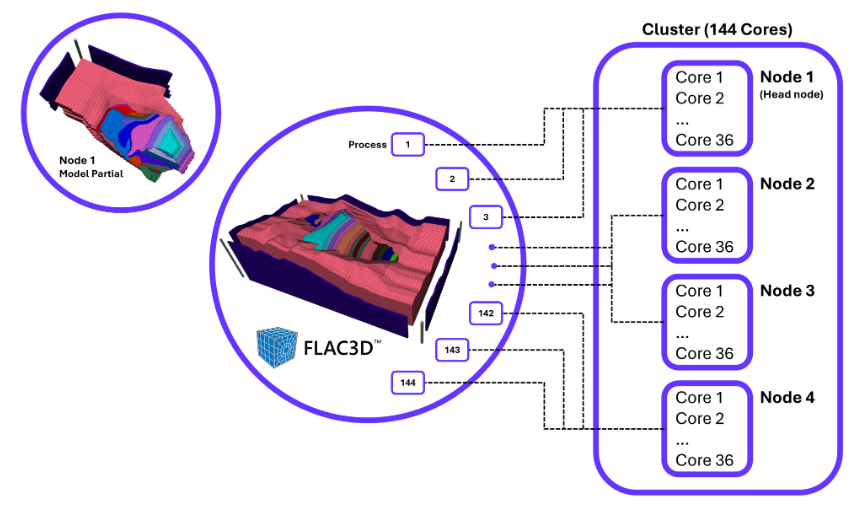

在岩土工程和地下结构分析中,FLAC3D因其出色的非线性计算能力和丰富的本构模型被广泛应用于边坡稳定、隧道施工、地震响应等模拟场景中。而在整个建模流程中,网格划分是基础却至关重要的一步,直接影响后续计算的稳定性、精度与效率。本文围绕“FLAC3D怎么进行模型网格划分FLAC3D怎么优化网格质量”这两个关键问题展开分析,并延伸探讨如何通过FLAC3D进行网格变形后的质量检验和修复,从而保障模拟结果的可信性和工程应用的严谨性。



  一、FLAC3D怎么进行模型网格划分



  FLAC3D采用有限差分法进行计算,因此网格划分不仅要考虑几何贴合,还要兼顾数值稳定性。一个合理的网格系统可以大幅提高仿真精度并减少非物理干扰,尤其是在复杂地层或非均质材料中更为关键。



  (1)基本网格结构与划分方式



  规则网格(Structured Grid):适用于简单几何结构,如矩形、立方体地层建模。通过指定x、y、z方向的网格间距或节点数进行划分,可用如下命令创建:



  表示在X、Y、Z方向分别划分10×10×5个单元。



  非规则网格(Unstructured Grid):当模型几何复杂或需局部加密时,采用非规则网格更为合适。可使用建模工具如Griddle生成复杂网格后导入FLAC3D,或通过zonegroup手动控制局部网格划分。

  (2)局部加密与网格细节控制



  在关键位置,如隧道开挖面、基坑底部、滑移带等,应采用网格加密策略,提升分析精度;



  利用`zone size`命令可对指定区域局部调整网格尺寸:



  表示将X=10~~15、Z=0~~5范围内的网格缩小至0.5m;



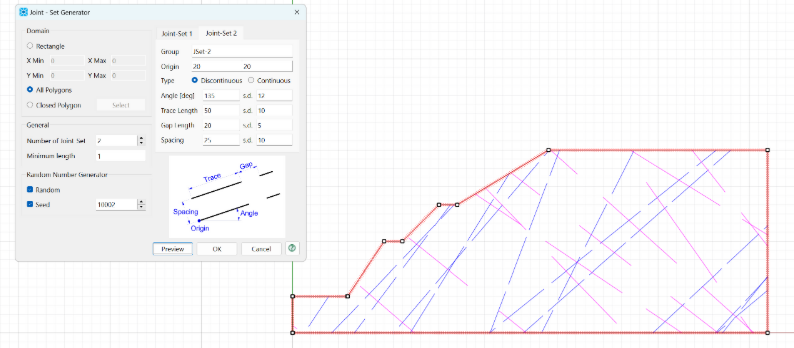

  在划分异形结构(如斜坡、圆形地基)时,可借助Sketch面创建区域块,然后用“zone generate from-facet”命令进行自动填充。



  (3)多层结构网格连接技术



  在不同地质层或不同材质交界处,需设置合理的单元交界面。可以采用共节点方式对接,或通过接口元件连接;



  注意避免因网格错配引起的计算震荡,必要时可设置交界过渡层进行软刚过渡设计。



  二、FLAC3D怎么优化网格质量



  初始网格完成后,若存在单元扭曲、变形过大、几何形状不规整等问题,会对FLAC3D仿真过程造成极大干扰,甚至导致求解失败。因此,优化网格质量是建模流程中不可或缺的一环。



  (1)常见网格质量问题类型



  长细比过大:单元过扁或过长容易导致求解不稳定;



  单元翘曲(warping):在几何边界处,三维单元的六面体翘曲角度过大;



  节点分布不均:局部网格过密而其它区域过稀,造成计算资源浪费与结果偏差。



  (2)网格质量评价方法



  使用FLAC3D内置的`zone quality`命令进行质量检测:



  分析网格的长宽比、扭曲度等指标,结果可用图形显示辅助判断;



  建议对单元长宽比控制在1\~4之间,翘曲角度不超过15°;



  对于接近边界或曲面位置,重点检查网格是否过度变形。

  (3)优化手段与修复方法



  手动调整:使用zone modify或zone move命令对单元坐标进行微调;



  重构网格:若问题较严重,可删除问题区域网格后重新划分;



  网格变形前处理:在模拟开挖、沉降等大变形工况前,使用网格变形容许控制(grid point fix)避免节点突变;



  仿真预热运行:通过小载荷短时间仿真,检查网格在运行初期的变形趋势,及时做出调整;



  自动化处理:配合Griddle等插件进行六面体网格重构,效果更佳。



  三、FLAC3D网格质量如何影响非线性材料模拟



  在使用FLAC3D进行本构模型分析时,如Mohr-Coulomb、Drucker-Prager、UCS软化等材料模型,对网格质量尤为敏感。特别是出现塑性区扩展或剪切带发育时,粗糙网格会极大影响模拟结果的空间分辨率和演化趋势。



  (1)网格对塑性区传播的影响



  网格不均匀容易形成“虚假剪切带”或“数值局限”,使得破坏面无法沿真实路径发展;



  较大的单元会掩盖局部塑性变形细节,造成破坏模式偏差。



  (2)如何匹配本构模型进行网格设计



  对于软化模型,推荐将破坏控制区网格尺寸设置为最大滑移长度的1/10;



  在参数敏感区,如接近破坏应力极限边界,需进行网格加密;



  使用`zone history`功能提取关键单元的应力-应变曲线,评估网格尺度对塑性行为的影响。

  (3)避免网格依赖性误差



  在模拟过程中,多次对比不同网格尺度下的计算结果,分析结果是否存在“网格依赖”问题;



  对比同一加载条件下的塑性带、破坏面等特征区域位置;



  若结果偏差较大,应考虑采用细化网格+自适应步长策略,提升收敛性和精度。



  总结



  综上所述,FLAC3D怎么进行模型网格划分FLAC3D怎么优化网格质量这两个问题,不仅关系到建模阶段的基础构建,还直接影响后续仿真的数值稳定性和物理可靠性。通过规范的网格划分策略、科学的质量评估方法及针对性优化手段,用户可以更好地利用FLAC3D的计算能力,实现复杂工程问题的精确建模与可信仿真。特别是在高精度非线性分析中,建议用户结合软件自带检测命令与手工干预手段双重优化网格,以获取更可靠、更具工程指导价值的分析结果。
