在隧道、地下厂房以及矿山工程等场景中，地下洞室的设计与稳定性分析至关重要。FLAC3D作为一种以有限差分法为基础的三维数值模拟软件，因其强大的非线性分析能力和对复杂开挖过程的逐步仿真特性，已成为岩土工程师研究洞室行为的重要工具。围绕“FLAC3D怎么模拟地下洞室开挖FLAC3D怎么分析围岩稳定性”这一问题，本文将系统阐述地下洞室的开挖模拟流程、围岩稳定性的评估方法，并从支护模拟角度延伸技术深度，帮助工程人员更好掌握FLAC3D在地下工程中的应用逻辑。
一、FLAC3D怎么模拟地下洞室开挖
FLAC3D提供了灵活的“分步卸载”机制，能够逐段模拟地下洞室开挖与支护同步进行的全过程，这对于准确再现开挖引起的应力重分布和塑性发展极为关键。
1.建立完整模型并定义边界
模型需覆盖足够大的范围以避免边界效应影响，通常在洞室轮廓外至少保留3倍洞径的缓冲区。底部和四周设置固定边界，上部为自由面或给定加载。
2.划分初始网格与赋值材料

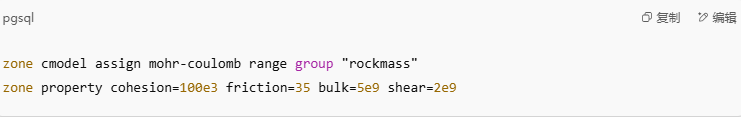

采用“zone generate”结合“zone group”命令进行初步建模，洞室区域单独分组，以便后续开挖控制。材料赋值使用：
3.施加初始应力场
通过“ini stress”命令设置地应力，确保与实际埋深一致。可考虑自重加载或分量应力加载方式。
4.开挖模拟步骤

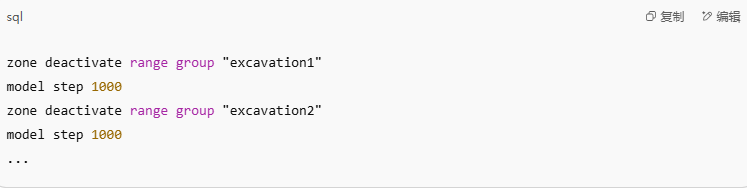

通过“zone delete”命令按段删除洞室区域单元，结合“model step”实现逐步卸载过程。例如分五步依次开挖，每步之后运行稳定步数：
5.支护系统布置

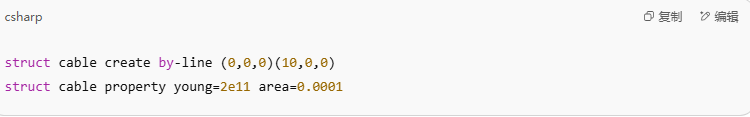

常用支护如锚杆、喷射混凝土可通过“struct cable”、“struct shell”实现，支持施加预应力、定义刚度及破坏准则：
6.监测关键响应变量

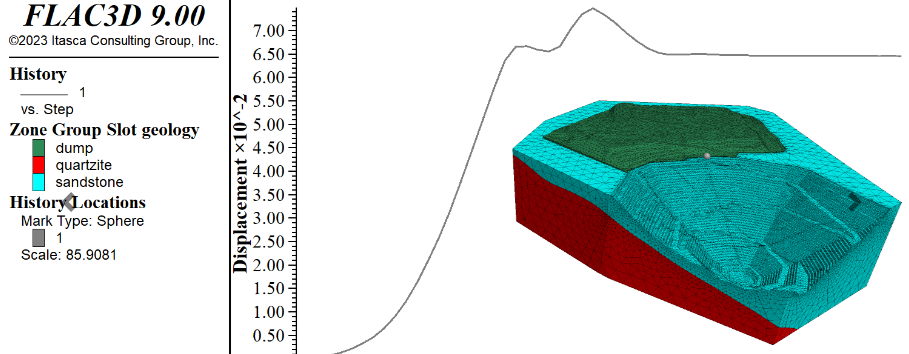

通过“history”命令记录关键节点的位移、应力、塑性区范围等，用于判断围岩释放和支护效果是否达预期：
二、FLAC3D怎么分析围岩稳定性

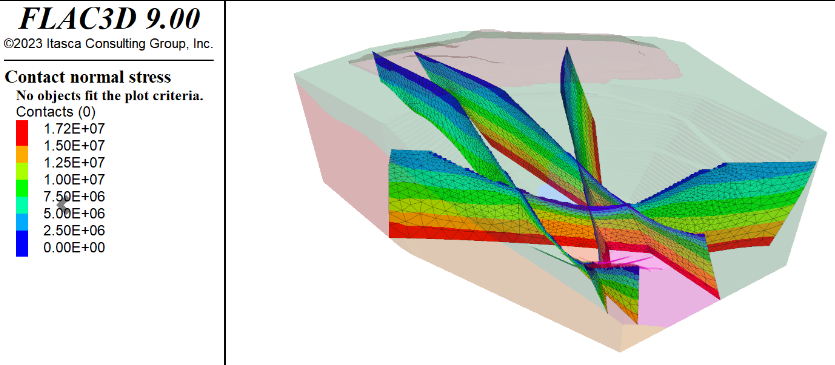

洞室围岩的稳定性关乎整个结构的安全与使用寿命，FLAC3D提供了从塑性区发展、应力路径演化到支护承载行为等多维度的分析能力。
1.塑性区分析
使用“zone plot yield”或设置FISH脚本跟踪破坏准则满足区域，快速识别剪切破坏区和拉伸破坏区的分布范围。
可输出彩色塑性区图，配合剖面视角观察潜在失稳带的位置与形态。
2.位移变形监控
在关键点布置“history”监控，评估洞室拱顶、边墙及底板在开挖过程中的累积变形，若大于限值需重新调整支护形式。
3.安全系数评估
FLAC3D本身不直接给出安全系数，但可通过强度折减法（SSR）间接实现。逐步减小摩擦角和黏聚力，监测结构何时出现大范围破坏，即为安全边界点。
4.围岩等级对比
模拟多种岩体参数组合，反演分析不同围岩等级（如III、IV、V级）下的稳定性反应，确定必要的支护强度与布置方式。
5.支护响应评估
锚杆、喷层的应力可直接通过“struct cable plot”查看受力状态，判断是否超载；必要时更换为钢拱架或联合支护策略。
6.长时间响应分析
若考虑蠕变等时间效应，可采用Creep模型或FISH自定义粘弹性模型，对围岩长期变形趋势进行模拟预判。
三、FLAC3D支护结构模拟在地下洞室设计中的作用
支护系统的正确模拟是确保FLAC3D洞室模拟结果可信的保障，不仅能在施工设计中提供可靠参数，也有助于理解支护与围岩间的协同机理。
1.锚杆与支护构件类型
FLAC3D中常用支护构件包括锚杆（Cable）、喷层（Shell）、钢拱架（Beam）。各构件可设定连接节点、约束方式、荷载施加时间等。
2.模拟喷混-锚杆联合支护
在洞室开挖后立刻布置锚杆，同时喷射混凝土形成初期支护，反映出施工现场“快封闭、强支护”的设计思想。
3.非线性受力分析
使用“yield-strain”或“elastoplastic”构件属性，可模拟锚杆屈服、破坏后的软化行为，获得真实力学响应过程。
4.参数敏感性分析
对比不同锚杆预应力、间距、长度等变量对围岩变形控制效果的影响，从而优化设计方案，在成本与安全之间找到平衡。
5.施工阶段模拟
利用分布加载模拟盾构掘进机前方压力、炸药爆破力或注浆压力等工艺因素，实现施工全过程响应仿真。
6.与监测数据反馈闭环
将现场收集到的沉降数据、锚杆应力等输入FLAC3D中进行反算，调整模型参数，实现“数字孪生”与工地信息对接。
总结
围绕“FLAC3D怎么模拟地下洞室开挖FLAC3D怎么分析围岩稳定性”这一主题，本文详细剖析了洞室模拟的技术流程、围岩稳定性判断的关键指标与支护结构建模的重要性。FLAC3D提供的不仅是三维建模工具，更是一种深度耦合工程经验与数值分析的工作方法。只要善用其逐步卸载、高级本构、结构元件等模块，工程人员便可构建出精准贴合实际工况的地下洞室模型，为复杂地质条件下的工程安全提供强有力支撑。
