在岩土工程模拟中，地质数据的准确性决定了模型的可靠性，而FLAC3D作为三维有限差分分析工具，其对于真实地质条件的再现能力是其核心优势之一。无论是软硬岩互层、断层破碎带，还是地层倾角变化复杂的区域，都可以通过FLAC3D进行精准建模与分析。围绕“FLAC3D怎么导入地质数据FLAC3D怎么构建复杂地质模型”的主题，本文将系统阐述从原始地质资料导入到完整建模的关键步骤，并延申到地质体视图可视化的处理策略，使模拟结果更贴近实际工程场景。

　　一、FLAC3D怎么导入地质数据

　　在FLAC3D中导入地质数据的关键是如何将外部软件或勘察数据转换为其识别的网格和区域格式，这一过程既涉及数据转换，也需要脚本命令的编排与结构划分。

　　（1）准备地质剖面或地层信息

　　常见来源包括钻孔柱状图、地质剖面图、三维地质建模软件（如GOCAD、Surfer、Leapfrog）生成的数据。导出数据需包含XYZ坐标与地层属性标签，格式可为CSV或TXT。

　　（2）使用GIS或CAD预处理数据

　　将原始地质界线进行数字化处理，统一投影坐标，常用ArcGIS导出点、线数据为中间格式。再使用AutoCAD生成等高线或地质面网格线，并通过DXF文件保存备用。

　　（3）生成FLAC3D网格输入格式

　　采用Griddle或Cubit等第三方网格划分软件生成地质体的三维结构网格，在输出时选择FLAC3D兼容格式，如.f3grid文件。同时为每种地层划分不同的zone group，便于后期属性赋值与操作。

　　（4）导入FLAC3D模型中

　　通过命令：

　　实现模型结构导入。导入后，可使用：

　　恢复不同地质单元的分组属性。

　　（5）检查与修复数据完整性

　　导入后需检查是否存在不连续面、裂缝未闭合等问题。使用“zone face-check”、“zone geometry-check”命令进行诊断，必要时重新修正网格。

　　（6）地质属性与本构模型赋值

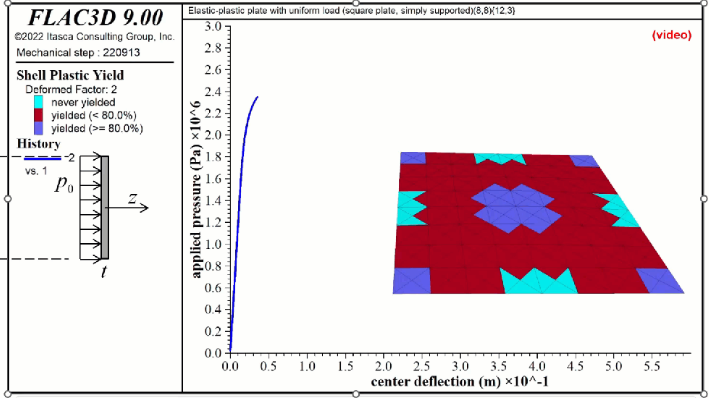

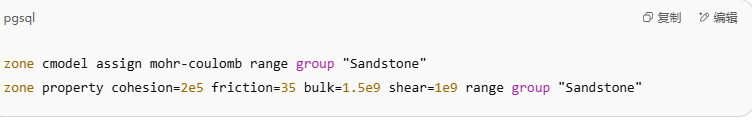

　　依据地质调查资料，为不同地层定义本构模型，如Mohr-Coulomb、Drucker-Prager等，并使用如下命令：

　　二、FLAC3D怎么构建复杂地质模型

　　在面对断层、褶皱、倾斜地层等非均质条件时，FLAC3D不仅能模拟地层几何形态，还可以对各类界面与不连续带进行控制与交互。

　　（1）定义多地层单元

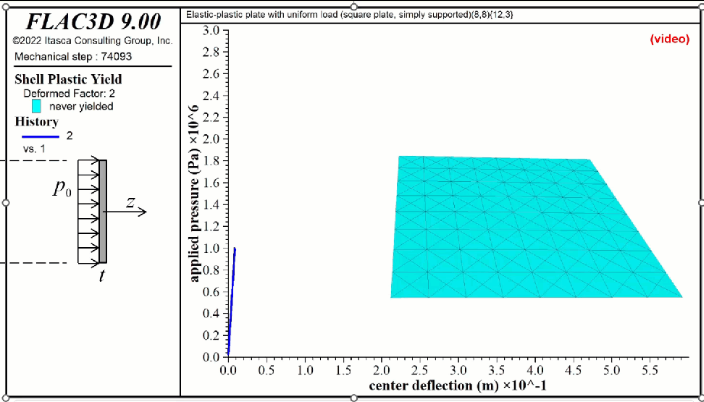

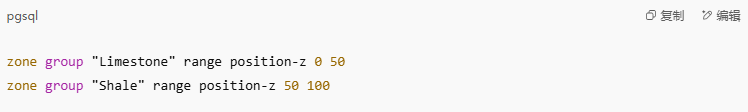

　　使用多组“zone group”来表示不同地质单元，并通过Griddle或FISH脚本控制各地层的空间分布和接触面。例如：

　　能按Z轴方向分割地层。

　　（2）模拟倾斜与不规则地层

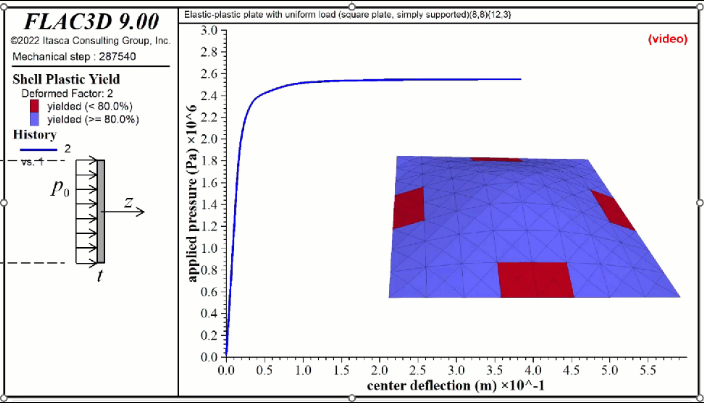

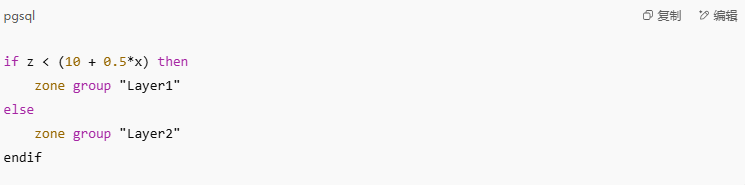

　　对于倾角不一的地层，可通过编写FISH脚本实现斜面条件的自动生成。例如：

　　这种方式能构建斜层模型，反映地质结构变化。

　　（3）构建断层与破碎带

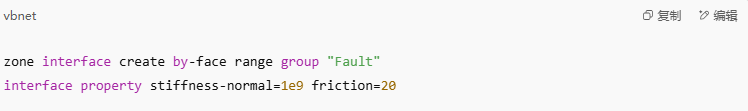

　　使用“zone null”命令结合“deactivate”实现断层带剖离；若需模拟滑移行为，可在断层接触面处定义“interface”。例如：

　　从而引入接触非连续性行为。

　　（4）地质构造体组合与重建

　　可通过“zone attach”、“zone merge”、“zone copy-move”等命令组合不同结构块，实现复杂的地质构造模型拼装，尤其适合对断层错动、地质体重叠情况的建模。

　　（5）加入地下水与孔压信息

　　对于饱和地层或含水断裂，可在地质模型中加入“flow”模块模拟地下水渗流行为，加载初始孔压状态与渗透率分布。

　　（6）数据可视化与剖面分析

　　利用“zone plot group”、“zone plot property”、“cross-section view”等命令，可直观展示地层划分效果和物理属性空间分布，为后续分析提供清晰认知。

　　三、FLAC3D地质建模中的坐标系统与比例控制

　　构建一个真实可用的地质模型离不开坐标系统与比例控制的合理设置。在FLAC3D中，这些因素直接影响计算稳定性和建模精度。

　　（1）统一坐标原点与单位

　　FLAC3D内部单位为米、帕斯卡等，因此在从CAD或GIS导入数据前需统一比例尺，确保1单位对应1米。例如AutoCAD中1:1000图形需转换为实际米值。

　　（2）建立局部坐标系统

　　通过定义“local system”或FISH脚本，可以对不同地层、构造单元使用局部坐标以增强建模灵活性。对于斜向穿插的断层特别有用。

　　（3）避免精度损失带来的错误

　　当模型过大或过小（比如尺寸为1e-5米或1e6米级）时，FLAC3D可能出现精度丢失或收敛困难，应调整为合适的仿真尺度。

　　（4）坐标轴方向的物理含义

　　在工程实践中，Z轴一般代表深度或高程，XY轴为平面布置方向，构建模型时保持这一规则有助于监测点布置与地质剖面判读的规范性。

　　（5）结合GNSS或实测数据校准模型定位

　　可将FLAC3D模型对齐至实测坐标系统，通过加权平差或控制点偏移手段，提高模型的实际代表性与结果解释能力。

　　（6）输出标准化模型用于BIM或其他软件对接

　　复杂地质模型完成后，可导出为STEP、STL等格式，用于与Revit、Navisworks等软件做BIM协同，为工程设计与管理提供基础模型资源。

　　总结

　　围绕“FLAC3D怎么导入地质数据FLAC3D怎么构建复杂地质模型”这个核心问题，本文从数据导入、复杂结构建模到坐标系统控制三个维度深入讲解了FLAC3D在地质模拟方面的全流程技巧。这些操作不仅帮助提升模拟精度，也为岩土工程项目提供了真实有效的数值基础。在面对复杂地下环境时，FLAC3D强大的结构划分能力与灵活的参数设定机制将成为工程人员的重要工具，实现从地质图到可计算模型的高效转换。
