在岩土工程数值模拟中，边界条件的设置直接关系到计算结果的准确性和可信度。作为一款基于有限差分法的三维地质力学模拟软件，FLAC3D提供了灵活的边界控制方式和多种边界类型，用户可以根据不同的工程背景和模拟需求，对边界进行自定义调控。本文围绕“FLAC3D怎么设置边界条件FLAC3D怎么处理模型边界效应”两个核心问题，详细阐述常见边界设置方法、边界效应识别及应对策略，并延伸讨论如何使用FLAC3D进行动载荷作用下的边界吸收建模，为岩土动力学分析提供技术支持。

　　一、FLAC3D怎么设置边界条件

　　在FLAC3D中，边界条件通常用于限制模型自由度，模拟实际工程中的约束状态。边界条件的设置可以通过命令流控制，也可借助图形界面操作，适用于不同精度和效率的需求。

　　（1）常用边界类型及其物理意义

　　固定边界（Fixed Boundary）：用于模拟刚性约束，常用于模型底部或边界远离主要变形区域的情况，例如：`zone face apply velocity-x 0 range position-x 0`

　　对称边界（Symmetric Boundary）：用于模型具有对称特性的情况，可以减少建模规模，提高计算效率；

　　自由边界（Free Surface）：用于地表或地下空腔的暴露面，允许节点在各方向自由变形；

　　静压边界（Pressure Boundary）：常用于地下水压力、围压模拟；

　　速度边界（Velocity Boundary）：指定节点在某一方向的速度值，是动力分析中常见的边界设置。

　　（2）设置方式及命令结构

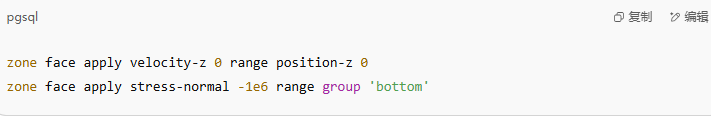

　　通过Zone级命令直接对边界施加速度、位移或应力限制，例如：

　　可以结合“group”定义来对不同区域进行分类处理，便于后期修改；

　　图形化界面中，选中边界单元后，右键选择“Apply Boundary Condition”即可快速设置，适用于新手建模；

　　对于变形场分析，应优先采用速度边界以增强计算稳定性；而在流固耦合分析中，还需同步设置流体边界，如水头、渗透率等。

　　（3）边界加载的顺序与初始化注意事项

　　在建模初期，应先定义边界再施加初始应力或进行自重加载；

　　边界条件一旦设置，除非后续载荷工况变更，建议不要随意修改；

　　建议通过`model save`命令保存设置完成的初始模型状态，便于回溯与参数调整。

　　二、FLAC3D怎么处理模型边界效应

　　边界效应是在FLAC3D模拟中经常遇到的问题，特别是在模型尺度偏小或波传播模拟中更为明显。若边界条件设置不当，容易导致反射波干扰、应力集中或误导性的结果。

　　（1）识别边界效应的典型特征

　　应力异常集中的区域往往出现在模型边缘；

　　反射波在动力分析中表现为周期性震荡波形，造成结果失真；

　　模型计算时若频繁出现非收敛或梯度突变，可能存在边界反馈干扰。

　　（2）解决边界效应的有效方法

　　扩大模型范围：在计算资源允许的前提下，将模型边界向外扩展数倍，以减小边界对核心区域的影响；

　　采用阻尼边界：FLAC3D支持粘性阻尼层模拟动载吸收，如使用“viscous boundary”命令可实现：

　　这种方法可吸收传播至边界的波能，减少反射；

　　使用嵌套建模法：在关键区采用精细网格建模，而外围区域用粗网格及吸收边界处理，平衡精度与效率；

　　边界条件平滑处理：通过“zone face apply velocity”与“zone face apply stress”联合设定，在不同边界方向施加过渡性限制，模拟真实工程中软刚过渡。

　　（3）仿真后对边界效应进行校验

　　分析变形场是否出现边界应力突变；

　　使用“historyplot”工具提取不同距离的节点响应曲线，验证边界干扰波是否影响主分析区；

　　若有必要，可使用FFT频谱分析，对信号反射进行频率识别。

　　三、FLAC3D如何设置动载输入边界条件

　　在进行地震响应分析或机械振动分析时，需要将动载荷精确地输入到FLAC3D模型中，同时防止边界反射影响模拟精度。此类输入边界需综合考虑载荷形式、入射角度及吸收机制。

　　（1）地震波输入的方式

　　直接施加速度-时间函数至模型底部，常用命令如下：

　　其中`quake_vel.txt`为地震记录文件，需预处理为FLAC3D可识别格式；

　　对于倾斜入射波，可将速度投影到XYZ轴方向分别加载。

　　（2）边界吸收与自由场模拟

　　为消除反射影响，应在施加动载的边界处使用自由场边界设置；

　　可引入自由场节点对，模拟与无限远场的耦合关系，如使用“free-field”命令。

　　（3）FLAC3D动载荷与测点联动技术

　　配置history命令实时记录关键测点响应，追踪峰值加速度、速度；

　　联动后处理软件（如MATLAB）进行波形对比、谱分析，评价边界输入是否合理；

　　使用“model cycle”结合时间步长调节，确保动载传播稳定。

　　这种高级边界处理能力，使FLAC3D在地震工程、地下结构动力响应模拟中具备强大优势。

　　总结

　　通过以上内容，可以看出FLAC3D怎么设置边界条件FLAC3D怎么处理模型边界效应是理解和掌握FLAC3D仿真的核心能力之一。无论是静力分析还是动力加载，边界的控制与校核都直接决定了数值模拟的真实性与工程适用性。利用FLAC3D提供的丰富命令库和边界吸收机制，结合动态加载输入与应力历史曲线分析，用户能够有效应对复杂工程环境下的边界干扰问题，提升模拟可信度与工程决策支撑水平。
